定義した材料軸を表示させるには?

バージョン:2020.1

積層シェル要素/積層ソリッド要素では材料軸を定義しますが、定義した後に材料軸を表示させる事ができますか?

標準設定では、材料軸が非表示になっていますが、材料軸が定義されている状態であれば、「ビューオプション」ウィンドウで、材料軸を表示させるように設定できます。

手順

  1. 「ビュー」-「オプション」を選択します。
  2. 表示された「ビューオプション」ウィンドウの「カテゴリ」で「ラベル、エンティティ、カラー」を選択します。
  3. 同ウィンドウの「オプション」で「エレメント―材料方向」を選択します。
  4. 同ウィンドウの「材料方向の表示」にチェックします。
  5. 同ウィンドウの「OK」ボタンをクリックします。
  6. 「ビュー – シンプル」ツールバーの「表示スタイル」ボタン右側の▼マークをクリックし、メニュー一覧を表示させます。
  7. 表示させたメニューから、「ワイヤーフレーム」を選択します。

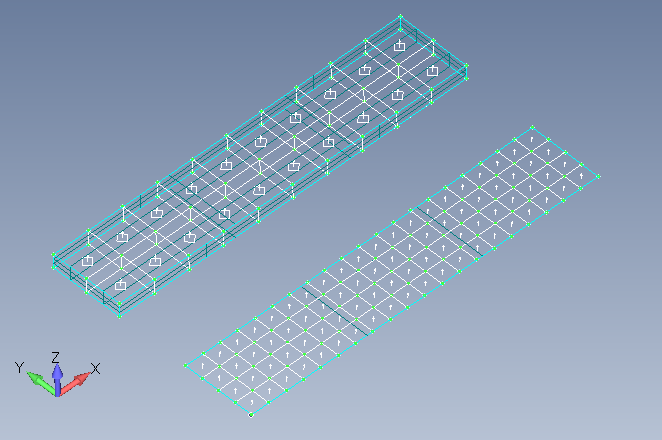

    すると、要素重心点位置上に材料軸が表示されます。
