登場！STLデータからの簡単リメッシュ機能

STLデータをSimcenter FEMAP にインポートすると、ほとんどの場合でリメッシュが必要ですよね？

Simcenter FEMAP v2021.2で搭載された、今までのリメッシュ操作よりも簡易に平面要素（三角形、四角形）のリメッシュを行える機能をご紹介します。

[メッシュ]-[メッシュ上のメッシュ]コマンド

その機能は、 [メッシュ]-[メッシュ上のメッシュ]コマンドです。

このコマンドは、選択したファセット（3角形や4辺形などの多角形の平面データ、ここでは平面要素）をメッシャー^※1に送信し、リメッシュ設定に基づいて3角形または4辺形の平面要素を生成します。

※1　従来のメッシャーとは別に、Simcenter FEMAP v2021.2で追加搭載されたメッシャーを利用

■リメッシュ例

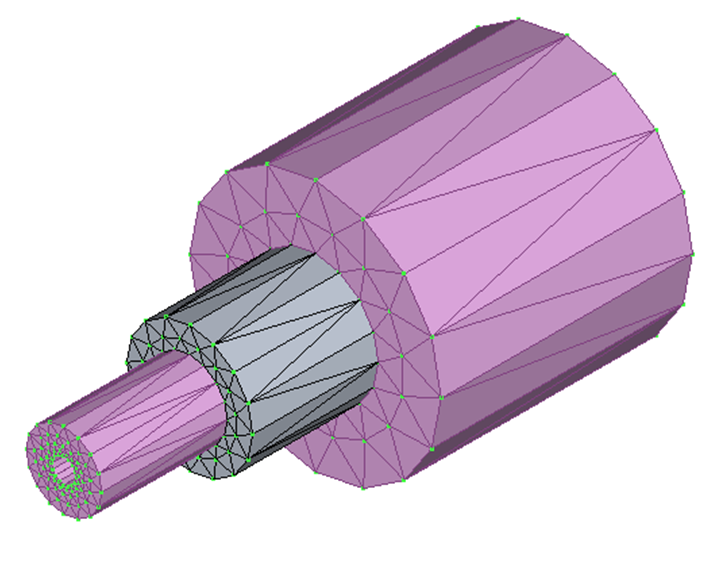

Simcenter FEMAPにインポートしたSTLデータには、下図に示すような細長い3角形の平面要素が含まれていました。このままでは品質が良くないので、解析用のメッシュとして使用できません。
そこで、[メッシュ]-[メッシュ上のリメッシュ]コマンドを使ってリメッシュします。

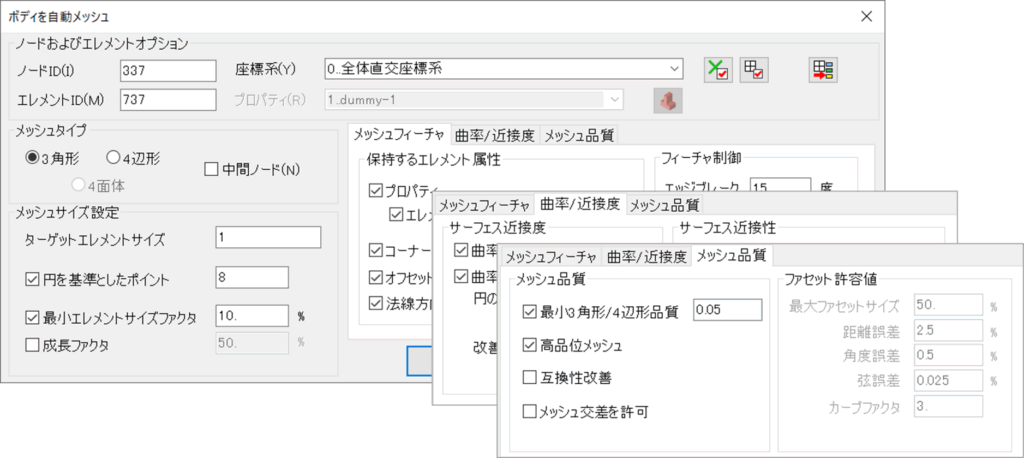

リメッシュ条件を設定します。
　・メッシュタイプ（3角形 or 4辺形の平面要素）
　・ターゲットエレメントサイズ（目安のサイズ）
　・曲率改善
　・メッシュ品質　など

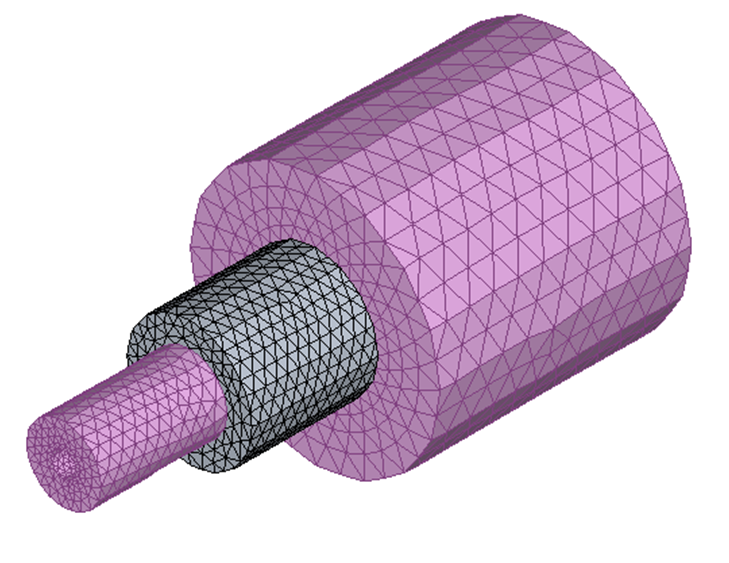

リメッシュ結果が、こちらです。

今回は、最終的に4面体ソリッド要素のモデルにしたいので、3角形の平面要素でリメッシュしました。

※3角形の平面要素から4面体ソリッド要素を生成するには、[メッシュ]-[ジオメトリ]-[ソリッド-エレメントから]コマンドを使用します。
