Simcenter 3D Additive Manufacturing
3Dプリンタには、製造工程における障壁が多く存在します。Simcenter３Dでは主な製造方法である粉末床溶解法(Powder Bed)について、シミュレーションで修正・補正をサポートします。
また、形状によっては自重を支えるためのサポートが必要ですが、シミュレーションすることで適したサポートの形状や取り外し方を検討できます。
- サポート除去の前後における変形計算
- ビルドプレート変形可能性の予測
- 局部過熱発生位置の予測
- リコータ衝突位置の推定
- 収縮欠陥が発生する可能性のある領域の予測

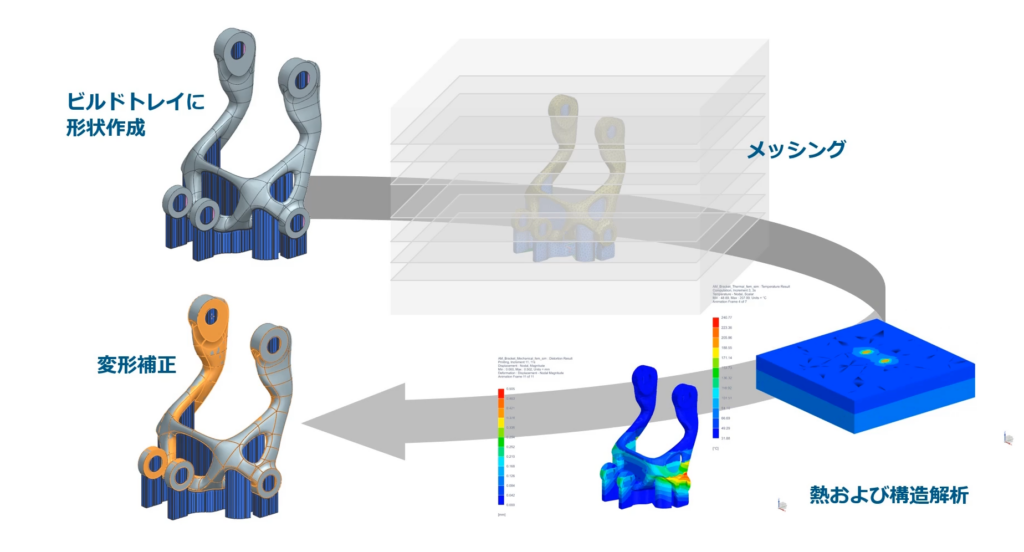

シミュレーションワークフロー
- ジオメトリ形状の作成
対象モデルについて、ビルトトレー上の位置を設定しサポートを作成する。 - メッシング
強力なメッシング機能を活用し、ボクセルメッシュに加え、四面体メッシュベースの強力なスライシングアルゴリズムを用いてレイヤモデルを構築します。これにより、薄肉構造などの詳細を捉えることもできます。 - 伝熱および熱応力解析の実施
レイヤー毎にシミュレーションを行います。 - 結果を評価
サポート除去前後の変形や過熱位置、シュリンクライン(剛性情報)などを確認します。 - 形状補正
変形を逆方向にモーフィングすることで補正形状を得る。
統合化された設計空間モデリング
- 強力な形状作成
ハイエンドCAD [NX]の機能を引きついでいるため、 複雑な形状の作成や簡易化、さらに高度なメッシュのコントロールで形状作成を強力にサポートします。 - 高速な最適化ソルバーとの連携
作成形状の自由度が大きい3Dプリンティングでは位相最適化形状のメリットをより生かすことができます。 - 最終デザインの機能検証

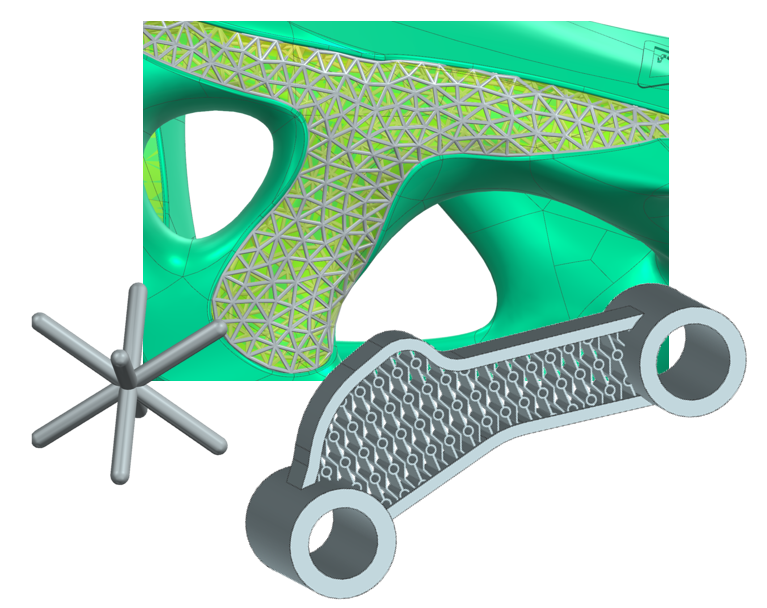

Simcenter 3Dの統合環境下であれば、構造強度、熱、機構、音響などの評価をシームレスに行うこともできます。 - ラティスデザイン対応
