Simcenter FEMAP 機能
Simcenter FEMAP は、多くの機械系CAD、著名な構造解析ソルバーに対応した汎用プリ・ポストプロセッサーです。
CADで作成した形状データの活用はもちろん、強力なジオメトリ作成・編集機能、高品質メッシュの高速生成、豊富な境界条件、多彩な結果表示機能などで、解析業務の向上に寄与します。
機能（目次）
CADインターフェース
Simcenter FEMAP は、多数の機械系CADデータのダイレクトインポート、中間ファイルフォーマットでのインポート・エクスポートに対応しています。これにより、3D-CADの設計モデル・3次元測定機の計測データを最大限に利用でき、有限要素モデルの効率的な生成が可能です。
さらに、中間ファイルフォーマットでのエクスポートは、Simcenter FEMAP で作成した形状データや変形後形状をCADにフィードバックするのに役立ちます。
■ CADデータのダイレクトインポート
| CAD ネイティブファイル | FEMAPインターフェース |
|---|---|
| CATIA V4（*.mdl, *.exp, *.dlv） | インポート |
| CATIA V5（*.capt） | インポート |
| CATIA V6（*.3dxml）※有償 | インポート |
| CREO（*.prt, *.asm） | インポート |
| NX（*.prt） | インポート |
| SolidEdge（*.par, *.psm, *.pwd, *.asm） | インポート |
| SoldWorks（*.sldprt, *.sldasm） | インポート |
| Inventor（*.ipt, *.ipm） | インポート |
| Rhinoceros（*.3dm） | インポート |
■ 中間ファイルフォーマット
| 中間ファイル | FEMAPインターフェース |
|---|---|
| ACIS（*.sat） | インポート / エクスポート |
| DXF（*.dxf）※2Dのみ | インポート |
| IGES（*.igs, *.iges） | インポート / エクスポート |
| STEP（*.stp） | インポート / エクスポート |
| STL（*.stl） | インポート / エクスポート |
| Parasolid（*.x_t） | インポート / エクスポート |
ソルバーインターフェース
Simcenter FEMAP は、主な構造解析ソフトウェアとの双方向インターフェースを標準装備しています。
| 構造解析ソフトウェア | FEMAPインターフェース |
|---|---|
| ABAQUS（*.inp） | インポート / エクスポート |
| ANSYS（*.ans, *.cdb） | インポート / エクスポート |
| LS-DYNA（*.d3plot, *.d3thdt） | インポート / エクスポート |
| Autodesk Nastran（*.dat, *.nas、他） | インポート / エクスポート |
| MSC Nastran（*.dat, *.nas、他） | インポート / エクスポート |
| MSC.Marc（*.t16） | インポート / エクスポート |
| Simcenter Nastran（*.dat, *.nas 他） | インポート / エクスポート |
| TMG[Femap Flow, Femap Thermal] | インポート / エクスポート |
独自の解析プログラムなど、 Simcenter FEMAP が対応していないソフトウェアには、FEMAPニュートラルファイル（Simcenter FEMAP の中間ファイル）やCSV形式が利用可能です。
| ファイルフォーマット | FEMAPインターフェース |
|---|---|
| FEMAPニュートラルファイル（.neu） | インポート ／ エクスポート |
| コンマ区切りデータ（.csv） ※解析結果の書き出し／読み込み |
インポート ／ エクスポート |
強力なジオメトリモデリング機能
有限要素モデルの作成において、メッシュ生成の元形状となるのがジオメトリです。
Simcenter FEMAP はCAEツールでありながら、多くの機械系CADで採用されているParasolidカーネルを採用し、安定かつ強力なジオメトリモデリング機能を備えています。
CADデータの品質検証・自動修正機能も搭載。メッシュ生成エラーや低品質メッシュの発生原因となる不具合の修正も可能です。
■ 作成可能なジオメトリ
- ポイント
- カーブ
- サーフェス
- ソリッド
■ ジオメトリモデリング機能（一例）
- ソリッド形状のダイレクト作成／編集
（直方体, 円柱, 円錐, 球-6面, 球-8面） - ブーリアン演算（和, 差, 積）
- 押出し, 回転押出し, スウィープ
- フィレットの追加／除去
- 面取りの追加／除去
- サーフェス／ソリッドモデル内の穴径変更
- サーフェス／ソリッドモデル内の穴やリブの位置移動
- 中立面サーフェスの自動作成
- サーフェス縫い合わせによるソリッド作成
■ 3Dデータの品質検証・自動修正機能
- ジオメトリ調整
（微小エッジの自動結合,
微小サーフェスの自動結合） - クリーンアップ
（不正なエッジやサーフェス,
微小な隙間や要素などの検出と
自動修正）
高品質メッシュの生成機能
メッシュは有限要素解析の要です。なぜなら、メッシュ分割の良否が解析結果の精度に影響するからです。
Simcenter FEMAP は、充実したメッシュ分割設定機能・強力なリメッシュ機能で、高品質なメッシュを作成します。さらに、メッシュのチェック機能も充実しています。
■ 作成可能な要素タイプ
- 線要素
- 平面要素
（3角形, 4辺形） - ソリッド要素
（4面体, 6面体, 3角柱, 4角錐） - 積層要素
（平面, ソリッド） - 質量
- 剛体 ほか
■ メッシュ作成機能
- メッシュ分割のカスタム設定
- 高速、高品質なオートメッシュ機能
- 4面体ソリッド要素モデル
- 6面体ソリッド要素優先生成の3角柱・4角錐・4面体ソリッド要素 混合モデル
- 平面要素モデル
- 押出し、回転押出し、スウィープによるメッシュ作成
- マップドメッシュ
■ リメッシュ機能
- カーブ上のメッシュサイズ設定に連動
- ジオメトリモデルの修正に連動（メッシングツールボックス利用）
- 3角形平面要素（3次元測定のSTLデータなど）から4辺形平面要素へのリメッシュ
■ メッシュのチェック機能
- 接続不良のチェック（重複ノード、重複エレメント）
- メッシュ干渉チェック
- エレメント品質チェック
- 平面要素の法線方向チェック など
■ 既存メッシュの細分化機能
- 線要素の細分化
- 指定パターンに基づく平面要素の細分化
- 6面体ソリッド要素のマップド細分化
- 連続する要素（線要素・平面要素・ソリッド要素(6面体・3角柱)）の一括細分化
豊富な境界条件の定義機能
境界条件（拘束条件と荷重条件）によって、解析対象物が実際に置かれる環境が再現できます。
荷重はノード／エレメント／モデル全体のいずれかに、拘束はノードに設定する必要がありますが、Simcenter FEMAP では、ジオメトリモデルを利用した荷重・拘束条件の定義も可能です。
荷重については、多種のタイプに対応しています。さらに、可能方程式による荷重定義、範囲内での可変荷重定義、解析結果の荷重値変換など、多様な定義方法が備わっています。
■ ジオメトリモデルを利用した境界条件の定義
Simcenter FEMAP は、ジオメトリモデルを基にメッシュを作成すると、両者を自動的に関連付けます。この関連付けが、ジオメトリモデルを利用した境界条件の定義を可能にしています。
＜関連付けの利点＞
◎ メッシュを削除・再生成しても、再適用される
◎ 荷重値の自動均一分配
※面積や長さの考慮が必要となる複雑な荷重を、合計値で定義可能
■ 多様な荷重定義方法
- 荷重セットの組み合わせ
- 方程式による荷重定義
- データサーフェス（空間座標と値）による可変荷重定義
- 解析結果の値を荷重値に変換するマッピング機能（同一モデル, 別モデル）
豊富な結果表示機能
Simcenter FEMAP は、構造解析・熱解析・流体解析の結果表示が可能です。
ソルバーが出力する数値の解析結果を、多彩な結果表示機能でグラフィカルに、視覚的にわかりやすく表示します。
■ 結果表示機能
- 変形表示

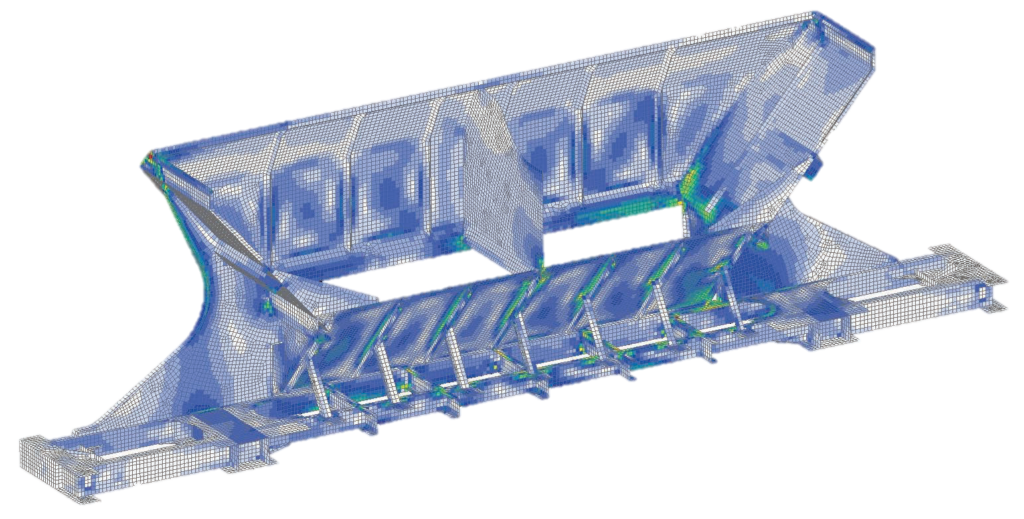

- コンター表示
- 断面コンター表示
- クライテリア表示
- アイソサーフェス表示
- ビームダイアグラム表示
- ベクトル表示
- 流線（ストリームライン）表示
- スプレッドシート形式の結果値表示
- グラフ表示
カスタマイズ機能
Simcenter FEMAP は、2種類のプログラミング機能を標準装備しています。
● プログラムファイル
● FEMAP API
定型操作の自動化、既存機能のカスタマイズ、Simcenter FEMAP
に無い機能の作成など、作業効率向上に役立つさまざまな機能を
作成できます。
■ プログラムファイル
Simcenter FEMAP の操作を記録・再生する、マクロのような機能です。
記録終了後、プログラムの編集も可能です。
■ FEMAP APIプログラミングウィンドウ
FEMAP API（Application Programing Interface）は、OLE/COMベースのプログラムインターフェースで、Visual Basic、VBA（Excel, Word, Access）、C、C++ から呼び出し可能です。
Simcenter FEMAP に標準装備の Basicスクリプトエディタで、導入したその日から、プログラムの構築が可能です。もちろん、デバッグ機能も完備されています。
RCCMでは、プログラム作成も承っております。お気軽にお問い合わせください。
資料請求や製品デモのご要望、「こんな解析は可能？」といったご相談など、お気軽にお問い合わせください。
